Name: ال ای دی 30 وات 390 نانومتر مس با درایور استاندارد
Price: 1330000

نامعلوم 0 دیدگاه

افزودن به علاقه‌مندی‌ها
اشتراک گذاری
نمایش ویدئو Video

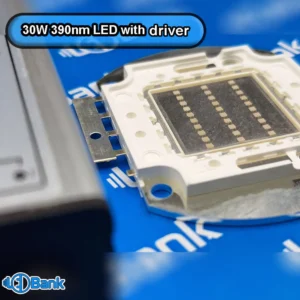

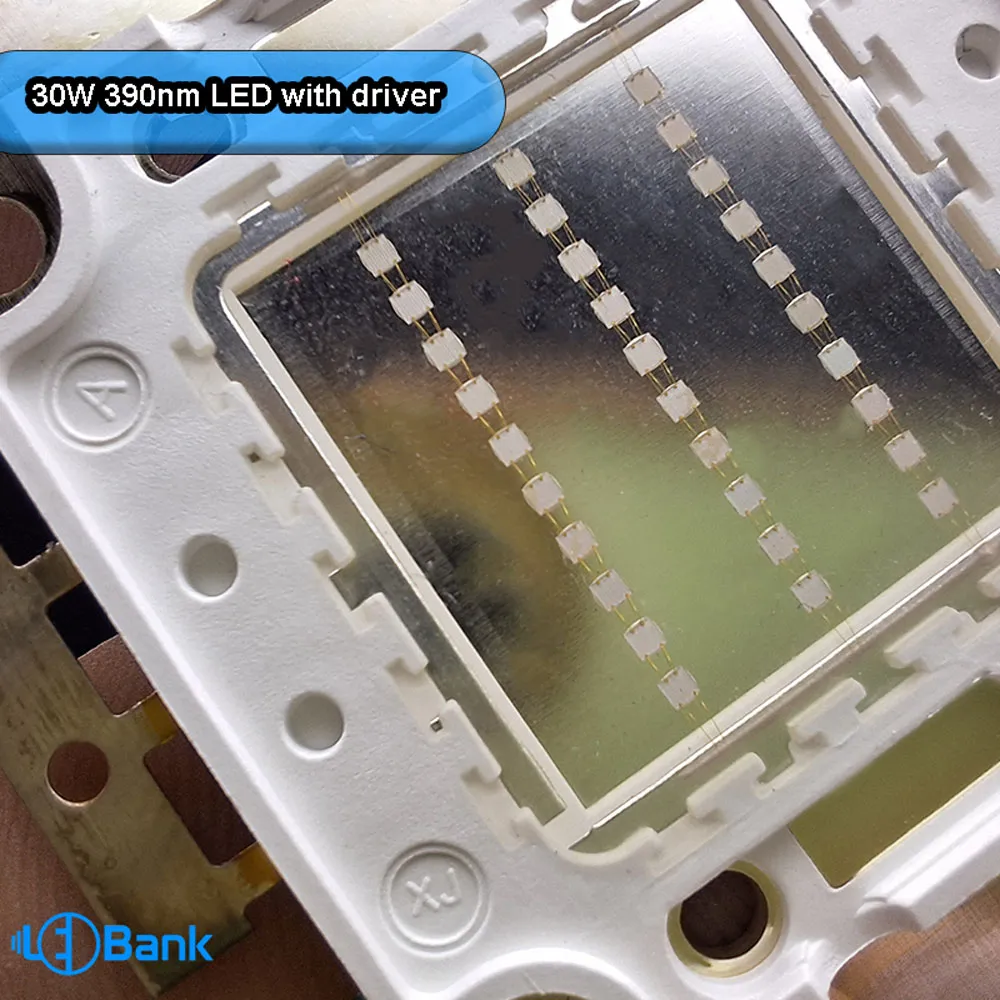

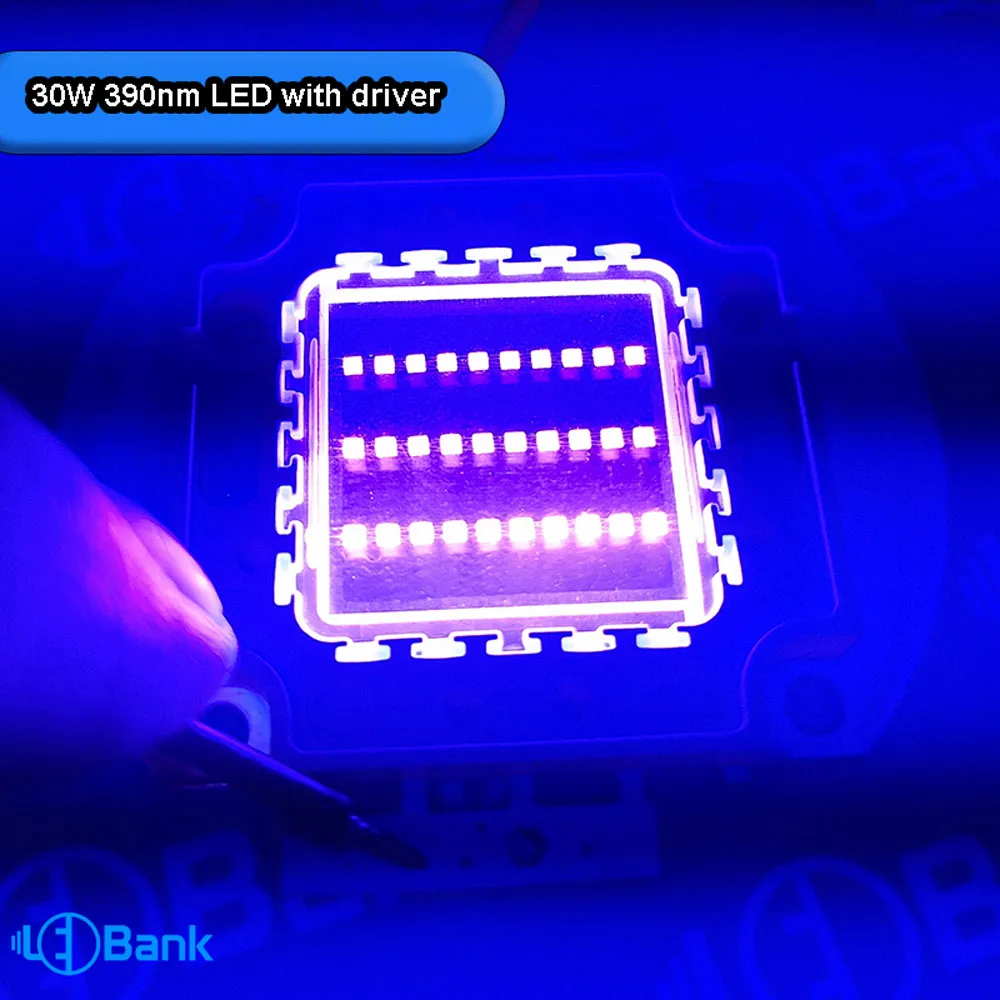

LED 30W 390nm

ال ای دی 30 وات 390 نانومتر با درایور استاندارد

ولتاژ ورودی (ولت)

انتخاب مجدد

ویژگی‌های محصول

نوع ال ای دی

پرتو فراینفش

سازنده

EPILED

ولتاژ ورودی (ولت)

12, 220

ال ای دی 395 نانومتر 220 ولت آنتی شوک دار با هولدر

ال‌ای‌دی UV فرابنفش 365 نانومتر 100 وات فلیپ چیپ COB | خشک‌کن رزین و پلی‌اورتان

توضیح کوتاه محصول:

اگه دنبال یه ال‌ای‌دی UV قدرتمند و صنعتی می‌گردی که واقعاً کار کنه، ال‌ای‌دی فرابنفش 365 نانومتر 100 وات با چیپ اپیستار تایوان دقیقاً همونیه که نیاز داری.

این ال‌ای‌دی با تکنولوژی COB روز دنیا، طول موج دقیق 365 تا 370 نانومتر و پاور فاکتور بالای 97٪ یکی از پرکاربردترین ابزارها برای خشک کردن رزین، پلی‌اورتان، چسب UV و لاک ناخن در محیط‌های حرفه‌ایه.

با تلورانس فقط 1٪ و جریان 3300 میلی‌آمپر، ثبات و دقت خروجی نور UV تضمینه — یعنی هر بار خشک‌کردن یکسان، سریع و کامل.

ابعاد کوچیک PCB (40×55 میلی‌متر) با فسفر 25×25 میلی‌متر نصب رو توی پروژکتور یا هیت‌سینک خودت راحت می‌کنه.

میانگین طول عمر 100,000 ساعت یعنی سال‌هاست که دیگه نگران تعویض نیستی.

مشخصات فنی:

توان: 100 وات
رنگ: یو وی
ولتاژ ورودی : 100 وات (32-34ولت)
حداکثر جریان: 100 وات (3300 میلی آمپر)
تلورانس: 1٪
پاور فکتوری: بالاتر 97%
سازنده چیپ: اپیستار تایوان
ابعادپی سی بی: 40*55 میلی متر
ابعادفسفر: 25*25 میلی متر
میانگین طول عمر: 100,000 ساعت

کاربرد ال ای دی یو وی فرابنفش 365 نانومتر:

خشک کردن رزین , خشک کردن پلی اورتان , مناسب صنایع چاپ و نشر

صنایع نظامی , صنایع کشاورزی, صنایع پزشکی , خشک کردن لاک ناخن ,

نحوه استفاده ال ای دی فرابنفش خشک کن چسب :

1 درایور مناسب توان مورد نظر را از قسمت درایور های فروشگاه انتخاب و -+ درایور را به ال ای دی لحیم کنید.

2. خمیر یا چسب سیلیکون حرارتی را به پشت LED بچسبانید.

3. LED را به هیت سینک یا پروژکتور خود نصب کنید.

4. به برق 220V وصل کنید.

نکته: برای خنک سازی تمامی ال ای دی سی او بی های ورودی 220 ولت

و درایوری وجود هیت سینک آلومینیوم الزامی است.

مشخصات فنی — ال‌ای‌دی UV فرابنفش 365 نانومتر 100 وات

ویژگی	مقدار
توان	100 وات
طول موج	365 تا 370 نانومتر
ولتاژ ورودی	32 تا 34 ولت DC
حداکثر جریان	3300 میلی‌آمپر
تلورانس	1٪
پاور فاکتور	بالای 97٪
سازنده چیپ	اپیستار تایوان
تکنولوژی چیپ	فلیپ چیپ (Flip Chip)
نوع	COB
ابعاد PCB	40×55 میلی‌متر
ابعاد فسفر	25×25 میلی‌متر
میانگین طول عمر	100,000 ساعت
درایور	بدون درایور (جداگانه تهیه شود)

ال‌ای‌دی ۳۵۳۵ شامل تراشهٔ مجزای UVC (۲۷۰‑۲۸۰nm) و تراشهٔ مجزای UVA (۳۹۵‑۴۰۰nm) با ولتاژهای ورودی ۶ ولت و ۳ ولت

مشخصات فنی (Technical Specifications)

نام محصول / مدل:
ماژول ال‌ای‌دی ۳۵۳۵ فرابنفش (UVC / UVA)

مشخصات کلی بسته‌بندی:

سایز بسته (Package): 3535 (۳.۵ × ۳.۵ میلی‌متر)
تعداد تراشه: ۲ عدد (مجزا و مستقل)
توان نوری کل (Total Optical Output Power): ۴۰ الی ۸۰ میلی‌وات (میلی‌وات)

۱. تراشهٔ UVC (گندزدایی و ضدعفونی):

طول‌موج (Wavelength / WL): ۲۷۰ تا ۲۸۰ نانومتر (نانومتر)
ولتاژ ورودی (Forward Voltage / VF): ۵.۵ تا ۶.۰ ولت
کاربرد اصلی: حذف میکروارگانیسم‌ها، تصفیه آب و هوا، استریل‌سازی

۲. تراشهٔ UVA (پخت رزین و تشخیص اصالت):

طول‌موج (Wavelength / WL): ۳۹۵ تا ۴۰۰ نانومتر
ولتاژ ورودی (Forward Voltage / VF): ۳.۰ تا ۳.۲ ولت
کاربرد اصلی: پخت چسب‌ها و رزین‌های UV، فلورسانس، دستگاه‌های پول‌شمار و تشخیص اسناد

نکتهٔ مهم تغذیه (ورودی):
ولتاژهای ذکرشده برای هر تراشه کاملاً مجزا بوده و هرکدام به درایو جریان ثابت (Constant Current Driver) مختص به خود نیاز دارند. اتصال هم‌زمان هر دو تراشه به یک منبع تغذیهٔ مشترک (بدون درایو مجزا) مجاز نیست و به قطعه آسیب می‌رساند.

شرح / Description	مشخصات (فارسی)	Specification (English)
نام محصول / Product Name	ماژول ال‌ای‌دی ۳۵۳۵ فرابنفش (UVC / UVA)	3535 UV LED Module (UVC / UVA)
سایز بسته / Package Size	۳.۵ × ۳.۵ میلی‌متر	3.5 × 3.5 mm
تعداد تراشه / Number of Chips	۲ عدد مجزا و مستقل	2 separate & independent chips
توان نوری کل / Total Optical Output Power	۴۰ تا ۸۰ میلی‌وات	40 – 80 mW

تراشهٔ UVC (گندزدایی) / UVC Chip (Disinfection)

شرح / Description	مشخصات (فارسی)	Specification (English)
طول‌موج / Wavelength (WL)	۲۷۰ تا ۲۸۰ نانومتر	270 – 280 nm
ولتاژ ورودی / Forward Voltage (VF)	۵.۵ تا ۶.۰ ولت	5.5 – 6.0 V
کاربرد اصلی / Main Application	حذف میکروارگانیسم‌ها، تصفیه آب و هوا، استریل‌سازی	Elimination of microorganisms, air/water purification, sterilization

تراشهٔ UVA (پخت و تشخیص) / UVA Chip (Curing & Inspection)

شرح / Description	مشخصات (فارسی)	Specification (English)
طول‌موج / Wavelength (WL)	۳۹۵ تا ۴۰۰ نانومتر	395 – 400 nm
ولتاژ ورودی / Forward Voltage (VF)	۳.۰ تا ۳.۲ ولت	3.0 – 3.2 V
کاربرد اصلی / Main Application	پخت چسب‌ها و رزین‌های UV، فلورسانس، تشخیص اسناد	UV adhesive/resin curing, fluorescence, document verification

نکتهٔ مهم تغذیه / Important Power Supply Note

فارسی	English
ولتاژهای ذکرشده برای هر تراشه کاملاً مجزا بوده و هرکدام به درایو جریان ثابت (Constant Current Driver) مختص به خود نیاز دارند. اتصال هم‌زمان هر دو تراشه به یک منبع تغذیهٔ مشترک (بدون درایو مجزا) مجاز نیست و به قطعه آسیب می‌رساند.	The specified voltages for each chip are completely separate; each requires its own dedicated constant‑current driver. Connecting both chips simultaneously to a single shared power supply (without separate drivers) is not permitted and will damage the component.

۲. جدول خلاصه (فقط انگلیسی) برای درج مستقیم در دیتاشیت بین‌المللی

اگر نیاز به یک جدول کاملاً انگلیسی دارید، از این نسخه استفاده کنید:

Parameter	UVC Chip	UVA Chip
Wavelength (WL)	270 – 280 nm	395 – 400 nm
Forward Voltage (VF)	5.5 – 6.0 V	3.0 – 3.2 V
Package Size	3535 (3.5×3.5 mm) – both chips on same package
Total Optical Output	40 – 80 mW (combined)
Main Application	Sterilization, water/air purification	UV curing, fluorescence, anti‑counterfeiting
Power Supply Note	Each chip must be driven by its own separate constant‑current driver; shared supply without individual drivers will cause damage.
