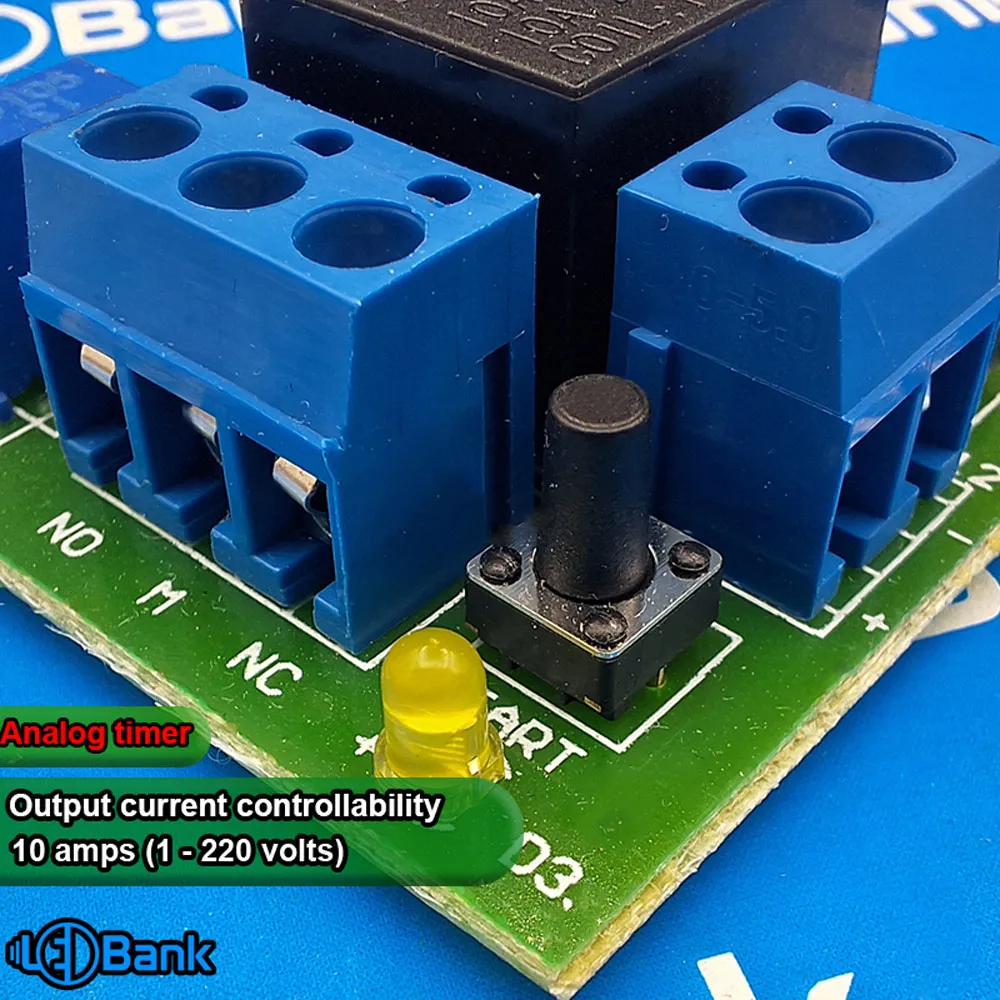

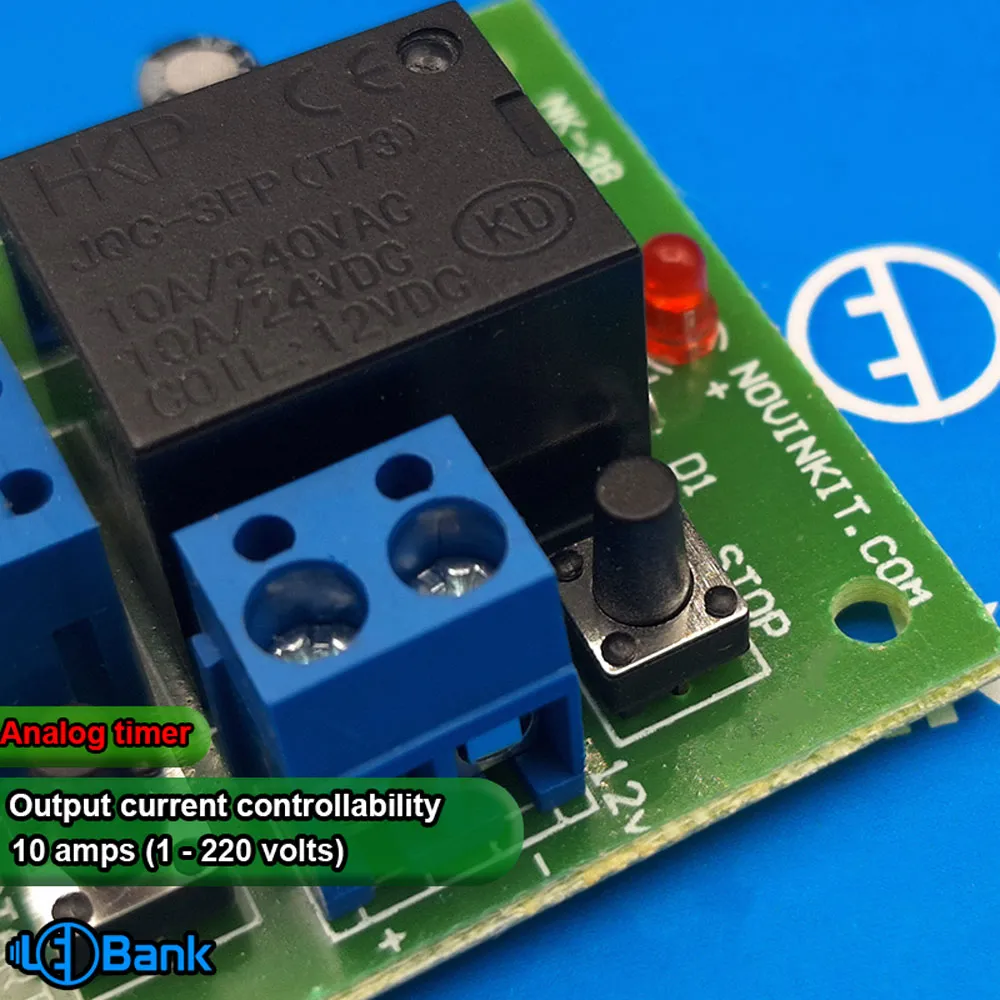

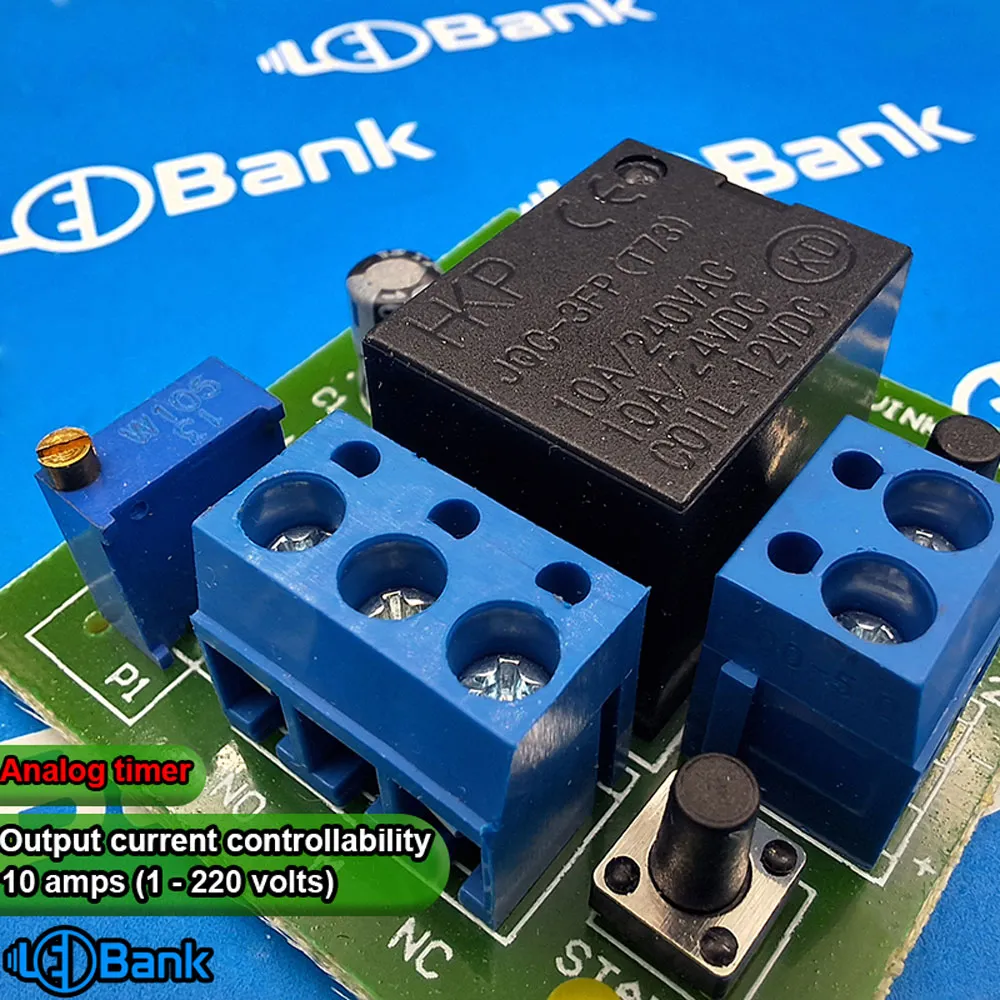

کیت تایمر آنالوگ رله دار قابلیت کنترل 1 الی 220 ولت جریان خروجی 10 آمپر

کیت تایمر آنالوگ رله دار قابلیت کنترل 1 الی 220 ولت جریان خروجی 10 آمپر

مشخصات فنی:

• نوع ماژول: تایمر آنالوگ
• ولتاژکاری ماژول: 12 ولت
• تایمگیری ماژول: 1 الی 3 دقیقه
• نوع رله: 10 آمپری کنترل بارهای 1 تا 220 ولت
• امکان تعویض رله و ولتاژ: دارد

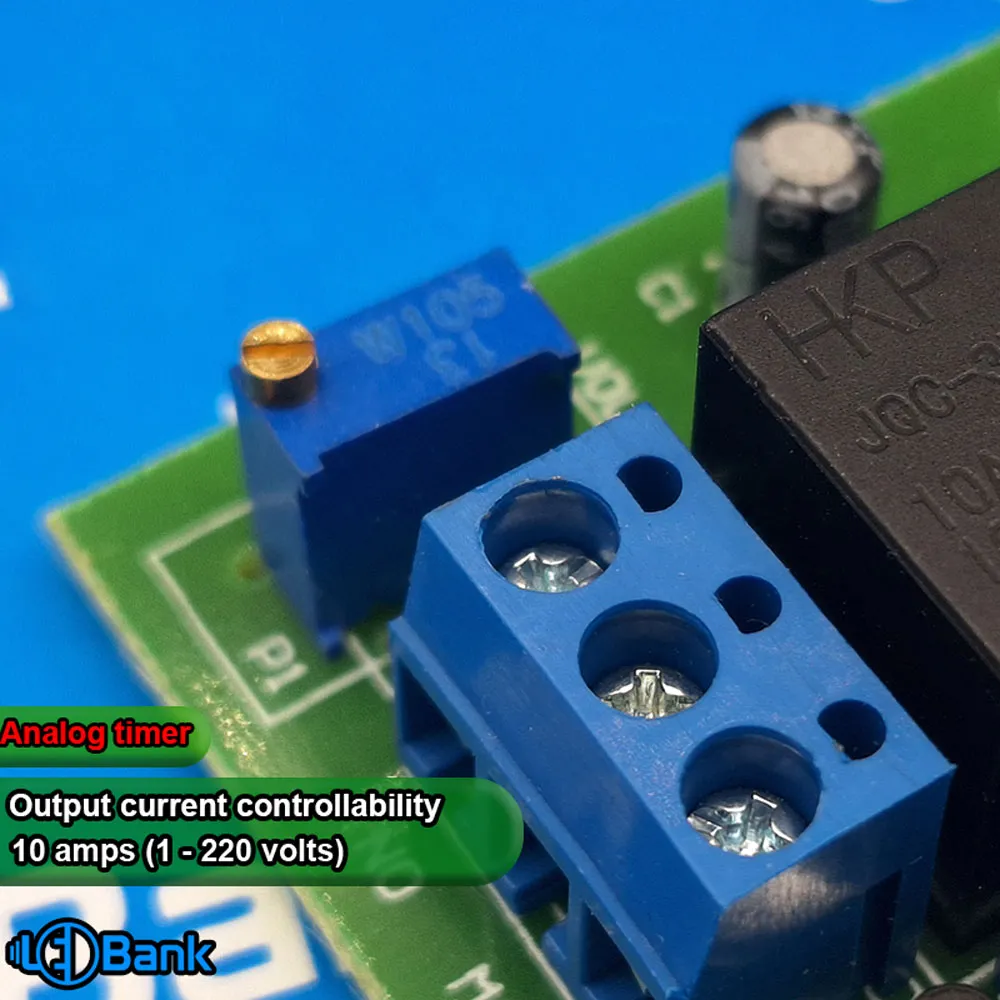

• پتانسیومتر: مولتی ترن (امکان تعویض با ولوم دارد)

اساس کار کیت تایمر آنالوگ رله دار

تنظیم زمان توسط تخلیه خازن (امکان تعویض خازن برای تایم گیری) صورت میگیرد و

خازن پیشفرض 100 میکروفاراد (آزمایش با خازن 1000 میکروفاراد برای 30 دقیقه انجام شده است)

بر روی این ماژول تعبیه شده است و تغییر زمان با جایگزینی خازن C1 خازن کوچکتر باشه زمان کمتر و خازن بزرگتر زمان بیشتر

خواهد بود.

راه اندازی کیت تایمر آنالوگ رله دار

با تغذیه این ماژول و فشردن کلید START رله شروع به کار و با پتانسیومتر مولتی ترن تعبیه شده زمان تنظیم و خاموش میشود و

کلید STOP باعث خاموش شدن رله میشود.

احتیاط و نکات ایمنی ماژول تایمر رله دار

• دکمه START و STOP را همزمان نگه ندارید باعث اتصال کوتاه خواهد شد.
• برای تنظیم زمان دقت شود کلید استارت طوری نگه داشته شود که خازن تخلیه شود.
• تغذیه ماژول در برابر اتصال معکوس محافظت ندارد.

نتیجه گیری معرفی کیت تایمر آنالوگ رله دار

یک ماژول رله دار با تغذیه 12 ولت برای استفاده مصرف کننده (لامپ) با ولتاژ 12 و  220 ولت است، تایمگیری توسط تخلیه شارژ

و دشارژ خازن صورت میگیرد و قابلیت تغییر خازن برای تغییر زمانگیری امکان دارد که به صورت پیشفرض 1 الی 3 دقیقه تعبیه و یک

مولتی ترن طراحی شده برای تنظیم زمان و 2 عدد دکمه برای استارت رله و خاموش کردن نصب شده است.
