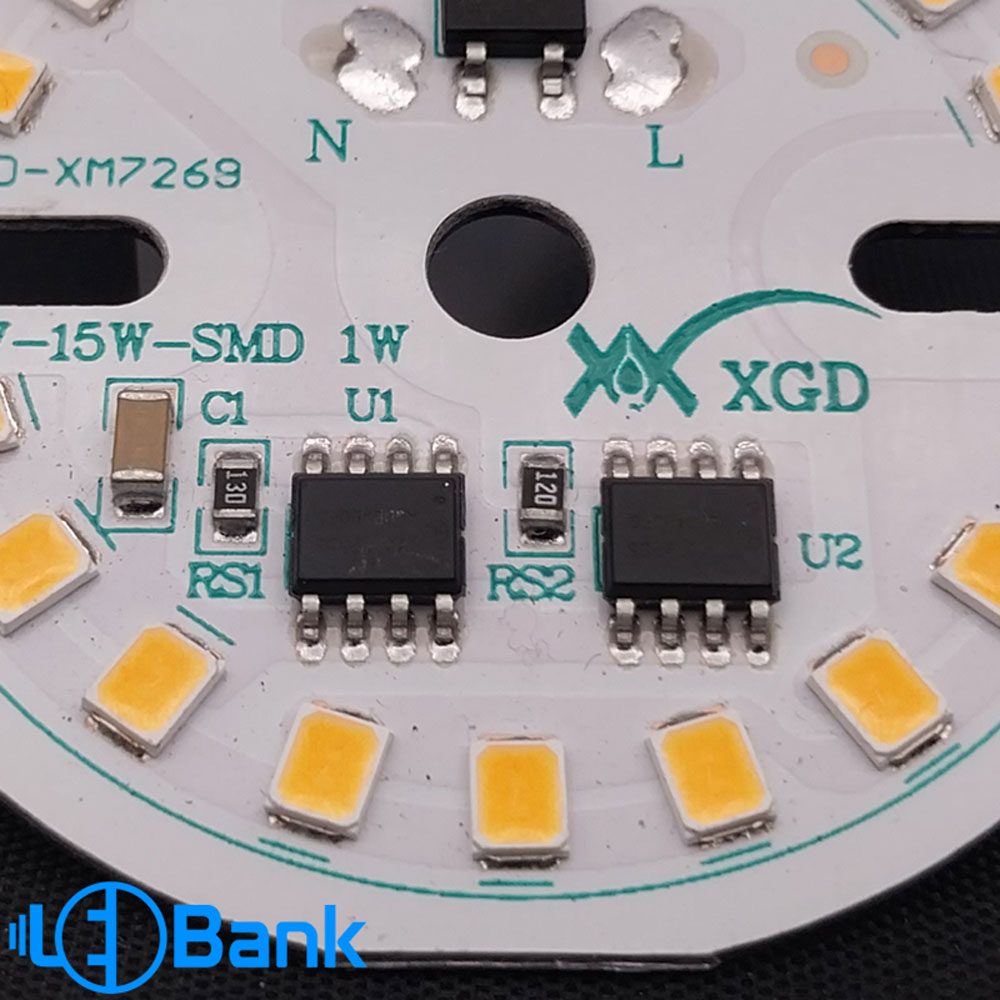

ال ای دی 15 وات آفتابی 220 ولت قطر 49 میلیمتر برند xgd

ال ای دی 15 وات آفتابی 220 ولت قطر 49 میلیمتر برند xgd

مشخصات فنی:

توان: 15 وات

ولتاژ ورودی: 220 ولت

حرارت رنگ: 3000 کلوین

رنگ: آفتابی

قطر ماژول: 49 میلیمتر

چیپست: 2835

برند: xgd

نوعی از منبع نور است، در واقع ماژول اس ام دی معرفی شده در این بخش از فروشگاه ال ای دی  به وسیله دستگاه های به روز بر روی برد اس ام دی چیدمان و عرضه می شود.

نحوه مونتاژ این نوع از ال ای دی ها:

این ماژول متشکل از برد (PCB) و اس ام دی بر روی آن مدار مونتاژ می شود به دو صورت می باشد:

 دسته اول:

برخی از تولیدکنندگان اس ام دی را بروی مدار چیدمان کرده و برای راه اندازی و روشن شدن از درایور ال ای دی (کاهنده برق) که با ولتاژ ورودی برق شهر یا برق DC 12 ولت می باشد،

این مازول ها طراحی و تولید میکنند.

دسته دوم:

 ماژول معرفی شده در این بخش از دسته دوم می باشد،

درایور بر روی خود همین مدار PCB طراحی و تولید می شود،

و نیازی به درایور و راه انداز برای روشن شدن ندارد و به DOB  معروف هستند یعنی درایور بر روی برد می باشد.

مزیت ال ای دی های با برق مستقیم 220 ولت:

این نوع از مازول ها ابتدا با کیفیت مناسبی عرضه نمی شود، اما با پیشرفت و تکنولوژی دستگاه های طراحی و ساخت ماژول ال ای دی این نوع از ال ای دی ها با بهره وری و نوع چیپ

با کیفیت عملا بهترین گزینه از هر لحاظ برای مصرف کننده و تولید کننده مورد استفاده قرار میگیرد.

شاخص ترین مزیت این نوع ال ای دی ها :

طراحی ماژول و منبع تغذیه یا (درایور) که برای روشن شدن این نوع ماژول ها به کار می رود، در یک شرکت و منطبق با یکدیگر (از این جهت خاموشی و سوختن بسیار پایین می باشد).

مزیت این ال ای دی ها وجود محافط  و فیوز حرارتی تعبیه شده بر روی این بردها ماژول:

وظیفه تنظیم و جلوگیری از نوسان های احتمالی ولتاژ و جریان (جلوگیری از رعد و برق) را برعهده داشته و نوسان برق باعث سوختن این ماژول نمی شود.

خنک کننده (گرماگیر):

برای استفاده در ساعات طولانی باید از خنک کننده مناسب که به صورت آماده قاب های پروژکتور یا قاب لامپ و یا بر روی هیت سینک آلومینیوم  استفاده شود .

خمیر سیلیکون (حرارتی):

برای کاهش و دفع حرارت و استفاده از خمیر سیلیکون جهت هدایت بهتر (به ضخامت یک ورق کاغذ) پشت ماژول استفاده و بهره وری ماژول را بالا ببرید.

نحوه اتصال سیم و مونتاژ:

به راحتی با لحیم کردن بر روی L  و N بر روی این ماژول (فرقی نمیکند سیم را به کدام یک لحیم کنید) و به برق 220 ولت برق شهر وصل کنید.

احتیاط:

برای استفاده در فضای باز و  مکان های رطوبت دار از قاب و یا هیت سینک آبندی شده استفاده شود.
