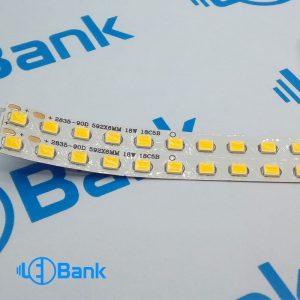

ال ای دی پنل گرد 18 وات طول 592 در عرض 6 میلیمتر

چکال ای دی پنل گرد 18 وات طول 592 در عرض 6 میلیمتر تراکم 90 عدد

نوع ال ای دی: نواری پنل دایره

توان: 18 وات

ولتاژ کاری: 54 ولت

جریان کاری: 290 – 300 میلی آمپر

میزان شدت نور: 27 – 29 لومن بر وات

دمای نور: 6000-6500 کلوین (سفید – مهتابی) – 3000-3300 کلوین (زرد – آفتابی)

سایز چیپست: اس ام دی 2835 (2.0 وات) – (3 ولت) سایز: 2.8*3.5*0.8 میلیمتر

نوع چیدمان: 5b18c

طول نوار: 592 میلیمتر

عرض نوار: 6 میلیمتر

تراکم نوار: 90 عدد

فاصله مرکز تا مرکز اس ام دی: 6 میلیمتر

درایور مناسب:

https://ledbank.ir/product/%d8%af%d8%b1%d8%a7%db%8c%d9%88%d8%b1-%d9%be%d8%a7%d9%88%d8%b1-%d8%a7%d9%84-%d8%a7%db%8c-%d8%af%db%8c-4-%d8%a7%d9%84%db%8c-7-%d8%af%d8%b1-1-%d9%88%d8%a7%d8%aa-%d9%88%d8%b1%d9%88%d8%af%db%8c-220/

از درایور غیر ایزوله نیز می توانید استفاده کنید.

درایور ال ای دی غیر ایزوله 18-36 وات دارک

آدرس درایور مناسب: ال ای دی بانک / درایور ال ای دی / درایور پاور ال ای دی / درایور بردی ایزوله شده ورودی 220 ولت (300-650 میلی آمپر)

تعاریف و مشخصات فنی به همراه روش محاسبه جریان و ولتاژ کاری ریسه های پنل ال ای دی

• بر روی هر یک از مدار ها (ریسه نوار ال ای دی) مشخصات سری  و موازی ال ای دی ها مشخص شده است.

 به طور مثال: 5B3C (چیپست 2835 ولتاژکاری 3 ولت و جریان 60 میلی آمپر)

مدار الکتریکی اتصال سری:

• هرگاه آرایش ال ای دی ها به گونه ای به یکدیگر متصل شوند که تنها یک مسیر برای عبور جریان الکتریکی ایجاد نشود مدار سری می باشد.
• 3 شرط سری بودن مدار:
• 1- گروه مشترک باشند 2- جریان یکسان باشد 3- تنها یک مسیر برای عبور جریان باشد

نکته: مجموع ولتاژ های روی هر جزء با ولتاژ اعمال شده بر کل مدار یکسان است.

مدار الکتریکی اتصال موازی:

• هرگاه آرایش دو یا چند ال ای دی ها به گونه ای قرار گیرند ابتدا و انتهای آنها به یکدیگر متصل گردد مدار موازی می باشد.
• 2 شرط موازی بودن
• 1- دو گروه مشترک باشد 2- ولتاژ یکسان باشد.
• نکته: در مدار موازی ولتاز دو سر همه ی اجزا یکسان است و جریان کل مدار برابر مجموع  جریان  هر یک از اجزا مدار خواهد بود.

مدار الکتریکی اتصال ماتریس (ریسه پنل):

• آرایش ال ای دی ها به گونه ای است چندین ال ای دی به صورت اتصال موازی و بعد چندین دسته از موازی ها به صورت سری به یکدیگر متصل می شوند طبق مثال بالا برای 15 عدد ال ای دی 3 دسته یا گروه که به صورت موازی (5عدد ال ای دی) شده باشند را یک رشته کنیم

نکته: ولتاژ رشته ها با توجه به نوع چیپست 9 ولت می باشد و جریان ثابت خواهد بود.

روش محاسبه جریان و ولتاژ ریسه ال ای دی پنل

طبق توضیح بالا بر روی همه ریسه های پنل نحوه آرایش چیپست یا ال ای دی ها مشخص شده است طبق مثال 5B3C (چیپست 2835 ولتاژکاری 3 ولت و جریان 60 میلی آمپر)

X1B2C

ولتاژ کل=(LED ولتاژ)*X2

جریان کل=(LED جریان)*X1

5B3C

با توجه به فرمول ولتاژ برابر 9 ولت و جریان برابر 300 میلی آمپر می باشد.

• نکته: جریان و ولتاژ هر یک از چیپست ها با یکدیگر متفاوت است.

ال ای دی های به کار رفته برای ساخت پنل ها به 2 صورت ریسه و شاخه آلومینیومی می باشد به طور مثال برای برای یک پنل 60 در 60 چهار شاخه ال ای دی سری می شود و یک شاخه پنل 60 در 60 با (چیپست 4014 با ولتاژکاری 3 ولت و جریان 60 میلی آمپر) طبق مشخصه نوشته شده بر روی شاخه برابر

10B6C

با توجه به فرمول ولتاژ برابر 18 ولت و جریان برابر 600 میلی آمپر می باشد و با احتساب 4 تا شاخه سری شده ولتاژ ضرب در 4 (72 ولت) و طبق توضیح جریان ثابت یعنی (600 میلی آمپر) می باشد.

مشخصات فنی چیپست 2835 و 4014 مورد استفاده در ریسه یا شاخه پنل ال ای دی:

2835LED

viltage: 3.0-3.2v or 3.3-3.4v

Current:60mA

color temperature: 2800-3200k /4000-4500k / 6000-6500k

CRI:different level like 70.80.90

size:2.8*3.5*0.8mm

4014LED

viltage: 3.0-3.2v

Current:60mA

color temperature: 2800-3200k /4000-4500k / 6000-6500k

CRI:different level like 70.80.90

size:4.0*1.4*0.7mm
