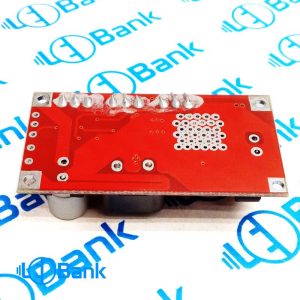

برد ماژول تغذیه dc-dc ورودی 7-35 ولت خروجی 1.25-30 ولت

برد ماژول تغذیه dc-dc ورودی 7-35 ولت خروجی 1.25-30 ولت

مشخصات فنی:

کد محصول  : LM2596s

ولتاژ ورودی: 7 تا 35 ولت

ولتاژ خروجی: 1.25 تا 30 ولت قابل تنظیم

ولتاژ خروجی: ولتاژ ورودی باید بالاتر از ولتاژ خروجی 2 ولت باشد

جریان خروجی: 0 تا 3 آمپر قابل تنظیم (حداکثر 3 آمپر)

توان خروجی: 15 وات (اگر درجه حرارت بالا باشد، لطفا تبادل دما را افزتیش دهید)

راندمان تبدیل: حداکثر 92٪ (ولتاژ خروجی بالاتر، راندمان بالاتر)

موج خروجی: پهنای باند 20M (فقط برای مرجع)

ورودی 12 ولت خروجی 5 ولت 3 آمپر 60 میلی ولت

دمای کار : 40- تا +85 درجه سلسیوس (زمانی که درجه حرارت بیش از 40 درجه باشد، لطفا قدرت را کاهش دهید یا میزان تبادل دما را افزایش دهید)

افزایش درجه حرارت بار کامل: 45 درجه سلسیوس

بدون بار جریان: 10 میلی آمپر معمولی (12 تا 4.2 ولت)

تنظیم بار: ± 1٪

تنظیم ولتاژ: ± 0.5٪

سرعت پاسخ دینامیکی: 5٪ 200uS

حفاظت برد :(برد ماژول تغذیه dc-dc) از اتصال کوتاه خروجی: بله، جریان ثابت (جریان فعلی ثابت مقدار فعلی)

ابعاد: 24×45 در ارتفاع 13 میلیمتر
